Das Ordnungssystem der Fertigungsverfahren nach DIN 8580, Fertigungsverfahren — Begriffe, Einteilung erlaubt es, ausgehend von der Einteilung in 6 Hauptgruppen (Urformen, Umformen, Trennen, Fügen, Beschichten und Stoffeigenschaft ändern) und der sich daran anschließenden immer feineren Unterteilung in Gruppen, Untergruppen usw. jedem Fertigungsverfahren eine Ordnungsnummer zuzuordnen, durch die es eindeutig beschrieben wird.

Indem eine einheitliche Sprache verwendet wird, können Begriffsbestimmungen zu den verschiedenen Fertigungsverfahren von allen Anwendenden gleich verstanden und benutzt werden. Dies ist bei der Beschreibung eines Fertigungsablaufs hilfreich, da dieser in der Regel aus mehreren Arbeitsvorgängen zusammengesetzt ist, bei denen verschiedene Fertigungsverfahren angewendet werden. Das Ordnungssystem der Fertigungsverfahren ist an deutschen Hochschulen mittlerweile Grundlagenwissen für Studierende der Fertigungslehre und der Produktionstechnik.

Während DIN 8580 die Grundlagen des Ordnungssystems aufstellt, werden die konkreten Fertigungsverfahren in rund 50 weiteren Normen der Reihe DIN 85xx definiert und ihre Stellung im Ordnungssystem festgelegt.

Die vor einem Jahr abgeschlossenen Arbeiten an der Neuherausgabe von DIN 8580 lieferten den Anlass zu prüfen, ob auch in anderen Normen der Reihe Überarbeitungen vorgenommen werden müssen, um die Weiterentwicklung des Stands von Wissenschaft und Technik abzubilden – hier fand die letzte grundlegende Überarbeitung 2003 statt.

Für Anfang 2024 ist die Veröffentlichung des Norm-Entwurfs für eine überarbeitete Neuherausgabe von DIN 8586, Fertigungsverfahren Biegeumformen — Einordnung, Unterteilung, Begriffe geplant. Weiterhin ist beschlossen, mittelfristig die Überarbeitung von DIN 8589-11, Fertigungsverfahren Spanen — Teil 11: Schleifen mit rotierendem Werkzeug — Einordnung, Unterteilung, Begriffe und DIN 8592, Fertigungsverfahren Reinigen — Einordnung, Unterteilung, Begriffe anzustoßen.

Turnusmäßig, spätestens alle 5 Jahre, werden DIN-Normen überprüft, ob sie dem aktuellen Stand der Wissenschaft und Technik entsprechen und Anwendung finden. Um die Überprüfungen der Normen zum Ordnungssystem der Fertigungsverfahren im zuständigen Arbeitsausschuss NA 152-06-10 AA „Terminologie der Fertigungsverfahren“ zu entzerren und sinnvoll zu ordnen, ist jedes Jahr des 5-Jahres-Turnus einer oder zwei Hauptgruppen zugeordnet worden. Dies erlaubt es auch, bei Bedarf zusätzliche Experten aus den jeweiligen Fachgebieten in die Arbeiten einzubeziehen.

2024 steht die Reihe DIN 8593, Fertigungsverfahren Fügen zur Überprüfung an, also die Hauptgruppe 4 des Ordnungssystems, die die folgenden 9 Gruppen umfasst, siehe Bild 1 und Bild 2:

• 4.1 Zusammensetzen
• 4.2 Füllen
• 4.3 Anpressen, Einpressen
• 4.4 Fügen durch Urformen
• 4.5 Fügen durch Umformen
• 4.6 Fügen durch Schweißen
• 4.7 Fügen durch Löten
• 4.8 Kleben
• 4.9 Textiles Fügen

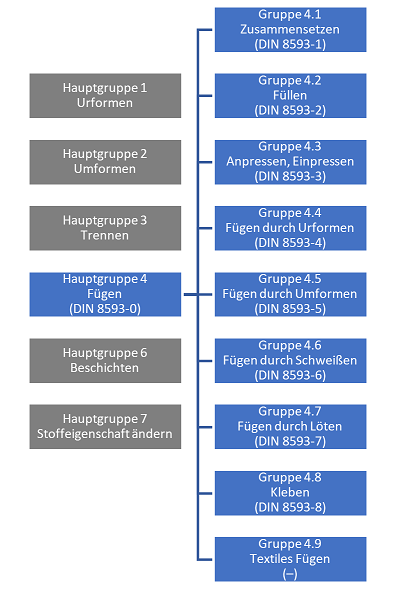

Bild 1 – Ordnungssystem der Fertigungsverfahren nach DIN 8580, Fertigungsverfahren — Begriffe, Einteilung: Im Jahr 2024 liegt der Fokus der Arbeiten des NA 152-06-10 AA auf der Hauptgruppe 4 (blau hervorgehoben)

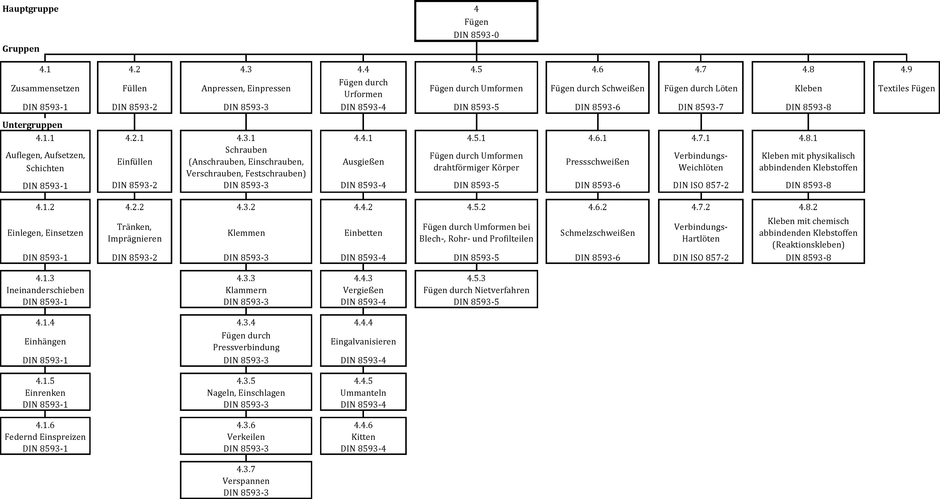

Bild 2 – Ordnungssystem der Fertigungsverfahren:  Übersicht über die Hauptgruppe 4 “Fügen” (Quelle: DIN 8580:2022-12, Bild 5)

In den einzelnen Normen der Reihe DIN 8593 erfolgt dann eine weitergehende Aufteilung zum Teil bis in die fünfte Ebene. Insgesamt sind Begriffsbestimmungen für fast 100 einzelne Fertigungsverfahren der Hauptgruppe 4 „Fügen“ definiert (siehe Bild 3 für Beispiele).

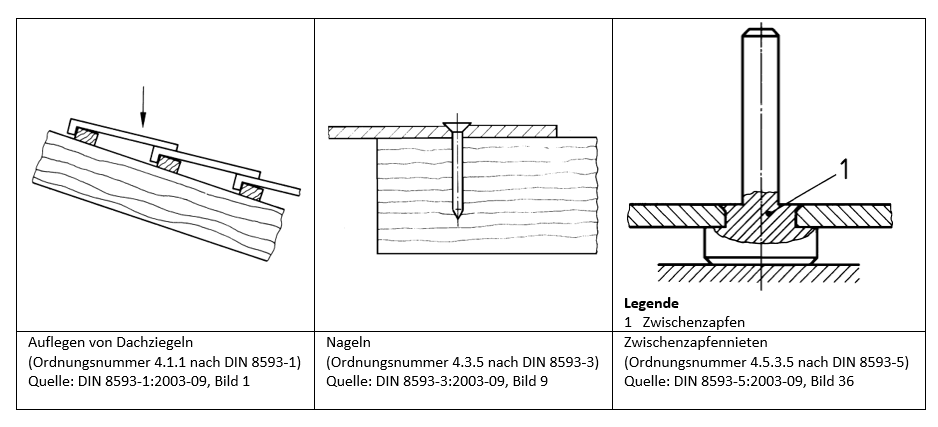

Bild 3 – Die Hauptgruppe 4 „Fügen“ des Ordnungssystems der Fertigungsverfahren wird in der Reihe DIN 8593, Fertigungsverfahren Fügen beschrieben und umfasst Fertigungsverfahren von A wie Auflegen über N wie Nageln bis Z wie Zwischenzapfennieten.

Bei der Aktualisierung und Weiterentwicklung der Begriffsbestimmungen für die Fertigungsverfahren und Einteilung in das Ordnungssystem entsprechend dem aktuellen Stand von Wissenschaft und Technik zeigt sich die Bedeutung des DIN-Normenausschusses Technische Grundlagen (NATG): Durch Bezugnahme und Verweisungen auf die Grundlagennormen des NATG werden andere DIN-Normenausschüsse sowie externe Regelsetzer entlastet. Es wird eine einheitliche Einordnung, Unterteilung und die Verwendung der Begriffe ermöglicht.

Aufgrund der Vielzahl an Fertigungsverfahren ist der für die Normen zum Ordnungssystem der Fertigungsverfahren zuständige Arbeitsausschuss NA 152-06-10 AA „Terminologie der Fertigungsverfahren“ auf die Mitarbeit von engagierten Experten aus Wissenschaft, Forschung, Lehre sowie Handwerk und Industrie angewiesen. Interessierte sind herzlich willkommen, ihr Fachwissen in die Normungsarbeit einzubringen und in dem Arbeitsausschuss an der Überarbeitung der Normen mitzuwirken!

Quelle: DIN-Mitteilungen Heft 001:2024-01
