Der DIN-Arbeitsausschuss NA 152-06-05 AA „Technische Produktdokumentation“ ist zuständig für die Normung von fachgebietsneutralen Grundregeln und Angaben für die Ausführung technischer Zeichnungen.

Wie die übrigen Gremien des DIN-Normenausschusses Technische Grundlagen (NATG) entlastet der NA 152-06-05 AA andere DIN-Normenausschüsse sowie externe Regelsetzer, indem er seinen Normenbestand pflegt und weiterentwickelt, sodass dieser dem aktuellen Stand von Wissenschaft und Technik entspricht. Auf die Grundlagennormen kann dann verwiesen werden, was u. a. eine einheitliche (Fach-)Sprache ermöglicht. Der NA 152-06-05 AA steht hierfür in engem Austausch mit anderen Normungsgremien, um die Arbeiten aufeinander abzustimmen und Widersprüche oder Doppelnormung zu verhindern.

Eine vollständige Übersicht des Normenbestands in der Verantwortlichkeit des Arbeitsausschusses findet sich unter diesem Link.

Die Mitarbeiter des NA 152-06-05 AA haben festgestellt, dass die Norm

DIN 30630:2008-03, Technische Zeichnungen — Allgemeintoleranzen in mechanischer Technik — Toleranzregel und Übersicht

nicht mehr dem aktuellen Stand der Technik entspricht.

Diese Norm legt eine eindeutige Toleranzregel für den Fall fest, dass in einer Zeichnung ein Maß ohne einzelne Toleranzangabe angegeben ist und mehrere der angegebenen Normen für Allgemeintoleranzen angewendet werden könnten: Die jeweils größere der in Frage kommenden Allgemeintoleranzen ist anzuwenden. Um die Zeichnung eindeutig zu gestalten, sollten die Hinweise zu den Allgemeintoleranzen und die Anwendung der Toleranzregel gemeinsam in der Nähe des Zeichnungsschriftfeldes aufgeführt werden (siehe Bild 1).

Über 15 Jahre nach Erscheinen von DIN 30630:2008-03 soll die Norm überarbeitet werden, um sie an zwischenzeitlich überarbeitete Normen zu Allgemeintoleranzen anzupassen. Insbesondere ist DIN ISO 2768‑2:1991-04, Allgemeintoleranzen; Toleranzen für Form und Lage ohne einzelne Toleranzeintragung, ersetzt worden durch DIN EN ISO 22081:2022-10, Geometrische Produktspezifikation (GPS) — Geometrische Tolerierung — Allgemeine geometrische und Größenmaßspezifikationen.

Neben der Regelung der Toleranzen wurde DIN 30630:2008-03 erarbeitet, um Normanwender eine Kurzübersicht über Festlegungen zu Allgemeintoleranzen aus verschiedenen Fachgebieten zur Verfügung zu stellen, z. B. für Längenmaße, Rundheit oder Ebenheit (siehe Bild 2).

Normen entwickeln diejenigen, die sie später anwenden! Die Aufgabe, DIN 30630:2008-03 zu aktualisieren, kann der NA 152-06-05 AA in seiner jetzigen Zusammensetzung nicht allein erfüllen. Aufgrund des breit gefächerten Anwendungsgebiets der DIN 30630:2008-03 ist der NA 152-06-05 AA auf die Mitarbeit von engagierten Experten aus unterschiedlichen Bereichen von Wissenschaft, Forschung, Lehre, Handwerk, Industrie und (Fach-)Verbänden angewiesen. Interessierte sind herzlich willkommen, ihr Fachwissen einzubringen und sich an der Normungsarbeit zu beteiligen.

Mitmachen lohnt sich! Aktive Mitarbeit an der Erstellung von Normen und Standards bedeutet: Die Inhalte von Normen gestalten und beeinflussen. Wer in der Normung mitwirkt, ist in ein Netzwerk eingebunden und gewinnt zusätzliche Einblicke in die aktuelle Entwicklung des eigenen Fachgebiets in Deutschland, aber auch in Europa und weltweit, denn Normungsarbeit findet heute ganz wesentlich unter europäischen und internationalen Vorzeichen statt.

Gerne begrüßt der NA 152-05-06 AA engagierte Experten zur Mitarbeit an der Überarbeitung von DIN 30630:2008-03. Sie interessieren sich für andere Normen des NATG? Kommen Sie gerne auf uns zu! Wir freuen uns auf Sie!

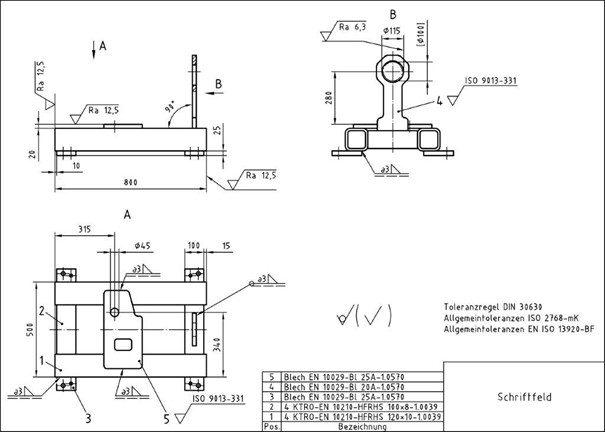

Bild 1 – (Mittlerweile veraltete) Zeichnungseintragung nach DIN 30630 für den Fall, dass mehrere Allgemeintoleranzen für ein Maßelement zutreffen (Quelle: DIN 30630:2008-03, Bild 1)

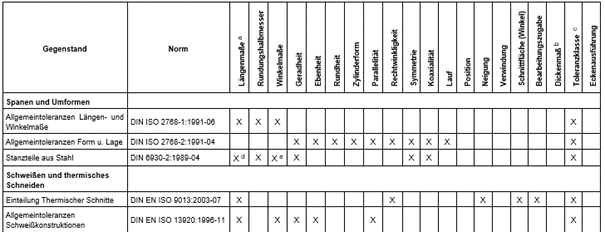

Bild 2 – Einblick in die (mittlerweile veraltete) Übersichtstabelle aus DIN 30630 zu Allgemeintoleranzen (Quelle: DIN 30630:2008-03, Tabelle 1, auszugsweise)
